¿Qué hay de Nuevo en Rhino 7 - SubDivs, Nuevo Render, Nuevos planos y más?

Actualizado: 10 de dic de 2020



La sorpresa nos cayó a nosotros también, por lo general Rhino saca sus actualizaciones con 3 o mas años de diferencia, pero este 2020 no nos deja de sorprender.

Este 10 de diciembre se lanzó el Rhino 7.


¿Pero que nos ofrece esta versión de Rhino 7?


Debido a que son varias las ramas en las que se incorporaron nuevos comandos y herramientas, este post lo voy a dividir en secciones relacionadas con los flujos de trabajo que se pueden hacer con Rhino.


Este post fue traducido de los foros oficiales de Rhino, si quieres lo puedes consultar aquí o acá.


Estas son algunas de las herramientas nuevas más relevantes, es probable que en la versión definitiva haya cambios, espero que incorporen el Grasshopper 2 que parece ya esta listo.


Modelado

  • Subdivisión de Superficies (SubDivs - Subdivision Surfaces). Estas son un método para la generación de geometría muy orgánica que se genera a partir de subdividir polígonos de control. Estas serie de herramientas fueron muy esperadas por muchos, cubre el vácio que dejo el T-Splines al desaparecer.


  • BlendSrf - Nueva interfase con Refine "checkbox" para generar una superficie "Blend" simplificada.

  • Revolve - El final de la revolución puedee estar conectado por ObjectSnaps utilizando historia.

  • Ends of the revolving axis can be attached to objects using object snaps when History is recorded.

  • MatchSrf - La historia permite trabajar bloqueando los puntos de control y las superficies conectadas.

  • DupBorder: acepta trabajar con historia

  • FilletSrf ahora tiene continuidad G2.

Edición

  • Curve Surface Intersections se mejoraron los resultado los recortes, particiones y boleanos que en casos pueden ser hasta 4 veces más rápidos.

  • Named Selections Se pueden nombrar las selecciones


  • SE cambió el espaciado de BlendEdge basado en la inteacción del usuario

  • Boolean Operations - Se mejoró la unión , substracción e intersección de superficies coplanares.


Mallas Poligonales

  • Quad Remesh



  • Intersercciones de mallas poligonales

  • MeshSelfIntersect


Análisis

  • EdgeContinuity utiliza líneas auxiliares para representar, la distanca, tangencia y curvatura entre bordes.

  • PointDeviation Se añadió la distancia máxima y mínima estadística.

  • Detección de colisiones en Grasshopper

Visualización

  • Se mejoró la visualización de Bloques anidados, anotaciones y detalles de viewport.

  • Rendered Display Mode captura más luz en tiempo real.

  • El Viewports y Rhino Render utilizan los mismos parámetros

  • Color Transparente con soporte de capas y objetos

  • Se pueden asignar caras con color en SubD


Render y Presentaciones

  • Rhino Render (Cycles) - Nuevo render utiliza CPU y GPU.

  • Cuda, OpenCL

  • Embree

  • Light Falloff

  • Clipping Plane en el render

  • Filmic Tone Mapping

  • Plugin Post-effects Mapa de tono y filtros

  • Denoisers



  • PBR Materiales

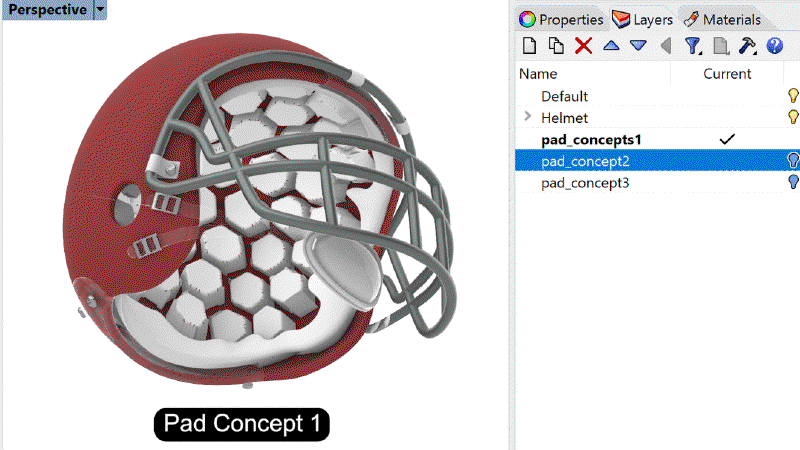

  • LayerBook navegación secuencial entre capas, muy útil para documentar un proceso de modelado.



Planos e impresión

  • Layout Panel interfase para los lienzos de impresión



  • Mejoras en el campo de texto

  • Atributos de Bloques

  • Hatches transparentes y con gradiente



  • Hatch componente de achurado en Grasshopper

  • Display Color transparencia en objetos y por capa

Fabricación Digital

  • Single Stroke (Engraving) Fonts - mejora en tipografías simples para manufactura digital

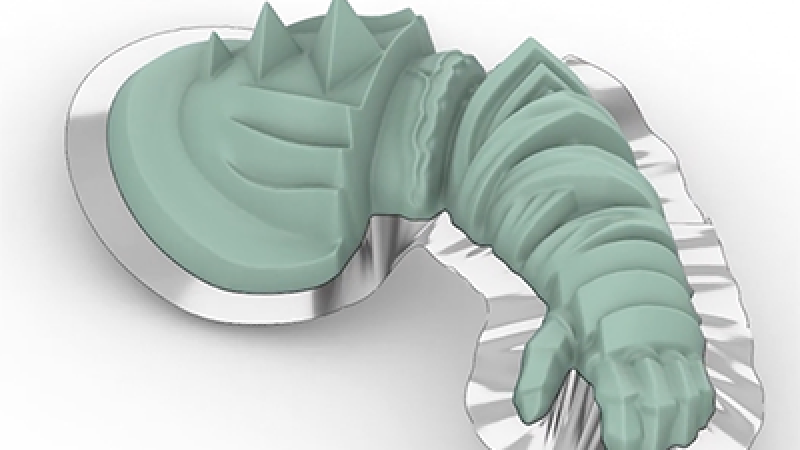

  • Mejora en la generación de moldes

  • Draft Curve para partir líneas

  • RibbonOffset



  • Secciones rectas en Blend Command.


Herramientas de Desarrollo



  • Rhino.Compute

  • RhinoCommon adiciones

  • File import/export soporte RhinoDocs

  • ~1000 nuevos metodos


  • Rhino.Inside CPython

  • rhino3dm (python, web assembly, and .NET)


Grasshopper improvements

  • Clash detecta colisiones en Grasshopper, muy util para mecanismos y moldes.

  • Hatch componente de achurado en Grasshopper

  • Placeholder objects coloca un componente vació en los plug-ins que no están instalados de Grasshopper respetando las conexiones.

  • Grasshopper inside integración a otras aplicaciones a través de Rhino.Inside.

  • Grasshopper solver online Permite la computación y simulación de Grasshopper online

  • GrasshopperPlayer se pueden ejecutar comandos de Grasshopper desde la línea de comandos en Rhino.

  • Package Manager instala componentes sin la necesidad de reiniciar Rhino


Compatibilidad



  • Rhino.Inside Revit - Conexión en tiempo real con Revit



  • Upgrades de Formatos de archivos

  • 3DS/FBX Import - Abre o importa meshes con la opción de ser SubD

  • CSV Export - Soporta exportar nombres de grupos e indices.

  • DGN import - actualizado para utilizar OpenDesign 20.8.

  • DWG/DXF - Se pueden asignar atributos de usuario en texto y ACAD xData para intercambio.

  • DWG/DXF Import - Soporta grabar achurados con gradientes.

  • DWG/DXF Export - Soporta grabar achurados con gradientes.

  • DWG/DXF - El comando "Open" desabilita el layout para escalar.

  • DWG - Importa las descripciones de lo Bloques.

  • GES Export - Soporta SubD.

  • FBX/3DS Export - Exporta luces y las opciones de las vistas.

  • FBX/3DS Import - Importa luces, camaras y permite el cambio de escala en los objetos como opciones de importación.

  • OBJ Export - Conciente superficies SubD o redes de control en Mallas poligonales.

  • OBJ Export - Checkbox para mostrar caras con colora a las que no tienen material asignado

  • PDF Export - Soporta capas.

  • SOLIDWORKS import: Soporta hasta la versión 2020.

  • STEP Import/Export - Soporta colores por cara.

  • STEP Import - Incorpora reporte de progreso en la elaboracion de archivos STEP

  • STEP Exporta - Soporta SubD.

  • SVG Exporta- Permite exportar objetos transparentes.

  • VRML Importa/Exporta PointClouds (PointSets in VRML).


  • Copia/Pegar entre Rhino e Illustrator / InkScape / Affinity Designer (solo Windows)

Administración

  • Package Manager



  • Co-shipping Win/Mac

Puedes probar el Rhino 7 por 90 días aquí, o comprarlo con nosotros.
